一、 概述：

   疊螺式污泥脫水機屬于螺旋壓榨脫水機，可以減少沉淀池及污泥濃縮池，節約污水站建設成本。疊螺式污泥脫水機巧妙運用多重環片自動清洗過濾技術代替了傳統濾篩過濾，自身清洗過濾技術確保脫水機連續泥水分離效果，通過螺桿直徑和螺距變化產生的強大擠壓力，以及游動環與固定環之間的微小縫隙，實現對污泥進行擠壓脫水，是一種新型的固液分離設備。

二、構造原理

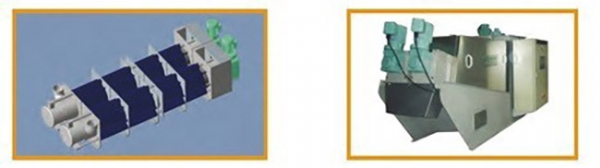

1.脫水機的主體是由固定環和游動環相互層疊，螺旋軸貫穿其中形成的過濾裝置.前段為濃縮部，后段為脫水部。

2.固定環和游動環之間形成的濾縫以及螺旋軸的螺距從濃縮部到脫水部逐漸變小。

3.螺旋軸的旋轉在推動污泥從濃縮部輸送到脫水部的同時，也不斷帶動游動環清掃濾縫，防止堵塞。

4.污泥在濃縮部經過重力濃縮后，被運輸?shù)矫撍?，在前進的過程中隨著濾縫及螺距的逐漸變小，以及背壓板的阻擋作用下,產生大的內壓，容積不斷縮小，達到充分脫水的目的。

三、脫水原理

污泥在濃縮部經過重力濃縮后，被運輸?shù)矫撍浚谇斑M的過程中隨著濾縫及螺距的逐漸變小，以及背壓板的阻擋作用下，產生內壓，容積不斷縮小，達到充分脫水的目的。

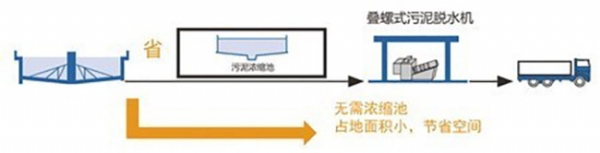

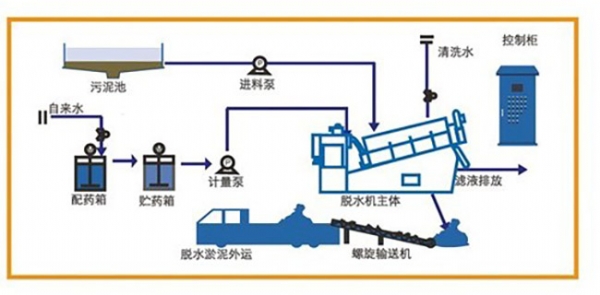

四、工藝流程圖

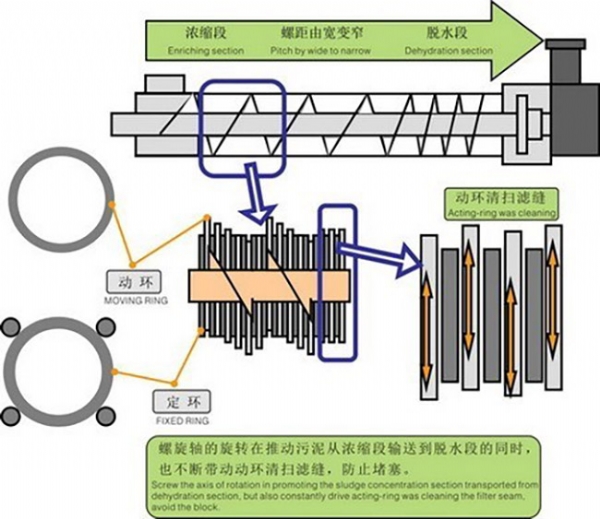

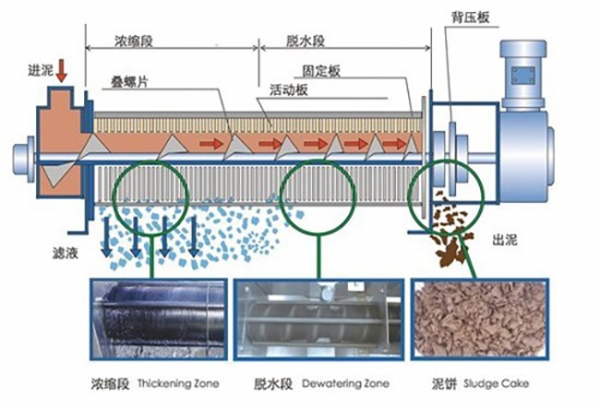

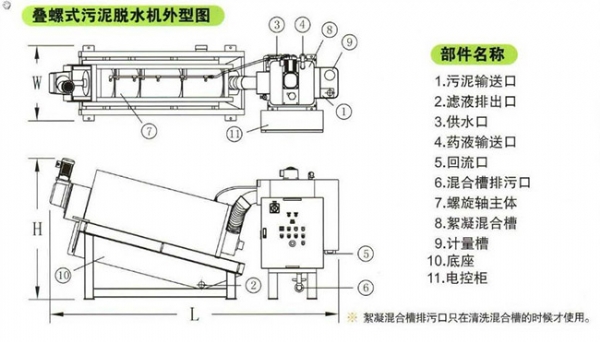

五、疊螺污泥退水機結構原理圖：

六、疊螺污泥脫水機優勢

1) 使用廣泛

能廣泛應用于市政污水、食品、飲料、屠宰養殖、印染、石油化工、造紙、皮革、制藥等各行業的污泥脫水；

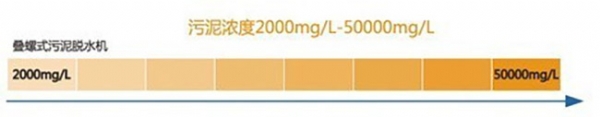

獨特的脫水原理，使得設備適用于高、低濃度污泥，從2000MG/L起，開創了低濃度污泥直接脫水的先河；

創新的結構設計，使得設備適用于高、低粘度的各類型污泥，特別是含油污泥，堪稱含油污泥脫水的利器！

2) 不易堵塞

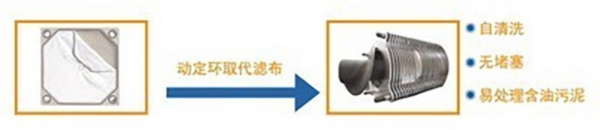

獨特的動、靜環濾縫結構使得設備不易堵塞，無需為防止濾縫堵塞而進行大量清洗，減少沖洗用水量，減少內循環負擔，解決了傳統脫水設備堵塞給企業帶來的煩惱。

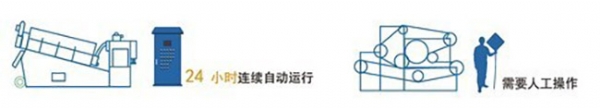

3) 連續自動運行

疊螺污泥脫水機從抽出污泥、注入藥液、排出污泥餅均采用自動控制，通過電控柜，與泡藥機、進泥泵、加藥泵等進行聯動，不需人員操作設備，運行不會發生堵塞、濾帶走偏或其他影響工藝安全的現象，日常保養維護簡便，24小時可以連續無人運行。第 1 次實現了意義上污泥脫水連續全自動運行。

4) 節省運行費用

一體化的整體設計，設計緊湊，大幅度節省運行費用。低速螺旋擠壓技術，使得耗電量大幅度低；設備不堵塞，沖洗用水大幅度減少；24小時全自動無人運行，人工費大幅度降低。因此，本設備也成為符合國家政策的節能環保新型設備。

5) 沒有二次污染

螺旋軸的轉速約2~3轉/分，無振動，噪音非常??；其疊片具有自清潔功能，不會發生堵塞問題，只需少量水沖洗，無二次水污染；再加上污泥在如此慢的工作狀態下運行，臭氣不進行擴散，因此創造了一個非常好的運作環境！

6) 機體輕巧耐用

由于直接采用機械擠壓脫水，無需滾筒等大型機體，因而該機設計得相當輕巧；機體幾乎全部采用不銹鋼材質，更換部件只有螺旋軸和游動環，使用壽命長，經久耐用。

7) 節省工程投資

疊螺污泥脫水機本身具備污泥濃縮功能，直接處理曝氣池內好氧污泥，不需要濃縮及貯存單元，減少污水處理設施整體的占地空間和建設成本。

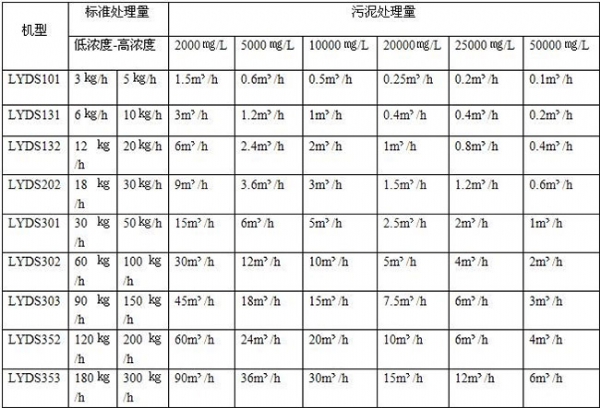

七、、污泥處理量參數表

1) 疊螺污泥脫水機的絕干污泥處理量取決于疊螺主體的直徑和數量，機型用三個字母加三位數字來表示。其中字母LVDS，即綠逸疊螺污泥脫水機的英文縮寫。數字的前兩位表示疊螺主體的直徑，后一位表示疊螺主體的數量，如LVDS302表示疊螺主體直徑為300MM，主體數量為兩根。

2) 無軸螺旋輸送機或進料斗的高度設置可參考泥餅排出口底端離地面的高度。

3) 由于疊螺主體有自我清洗的功能，只需用常壓水（0.1~0.2MPA）依靠常閉電磁閥實施定期噴淋。

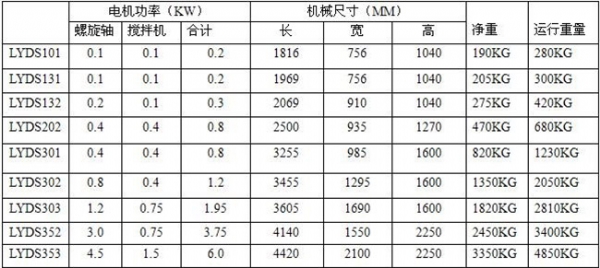

八、規格尺寸
